Как перепрошить микроконтроллер блока осушки

3 ноября 2009

Перепрошивка контроллера - это обновление либо восстановление микрокода контроллера. Данная процедура должна проводиться квалифицированным персоналом, в противном случае лучшим выходом будет снятие контроллера с установки и отправка его к нам.

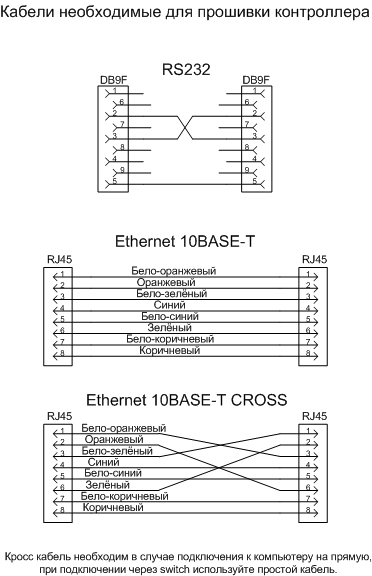

Необходимые кабели.



Необходимое программное обеспечение.
Совет: Все необходимые программы (кроме HyperTerminal) и файлы микрокода лучше поместить в отдельную папку.
1. Встроенный в windows HyperTerminal необходим для выдачи команд и контроля их исполнения. HyperTerminal вы сможете найти в Пуск->Все программы->Стандартные->Связь->HyperTerminal
2. Программа TFTP сервера необходима для передачи данных в контроллер.
3. Файл с микрокодом контроллера.

Последовательность действий.
1. Подсоединяем кабель RS232 к компьютеру и контроллеру.
2. Подсоединяем кабель Ethernet к контроллеру и switch (или в компьютер, но тогда кабель Ethernet CROSS).
3. Запуск и настройка программы HyperTerminal.

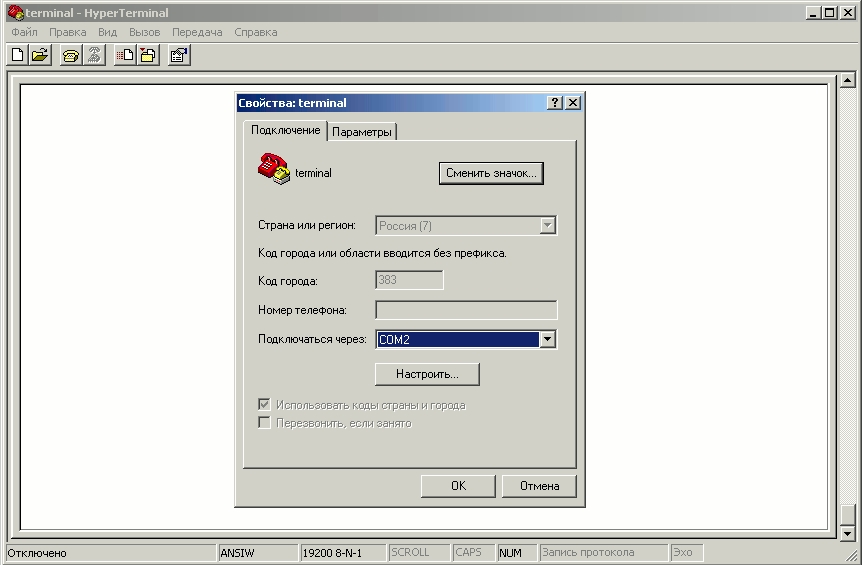

3а. Нажимаем значок "Свойства" во вкладке "Подключение" выбираем COM порт к которому подсоединили кабель.

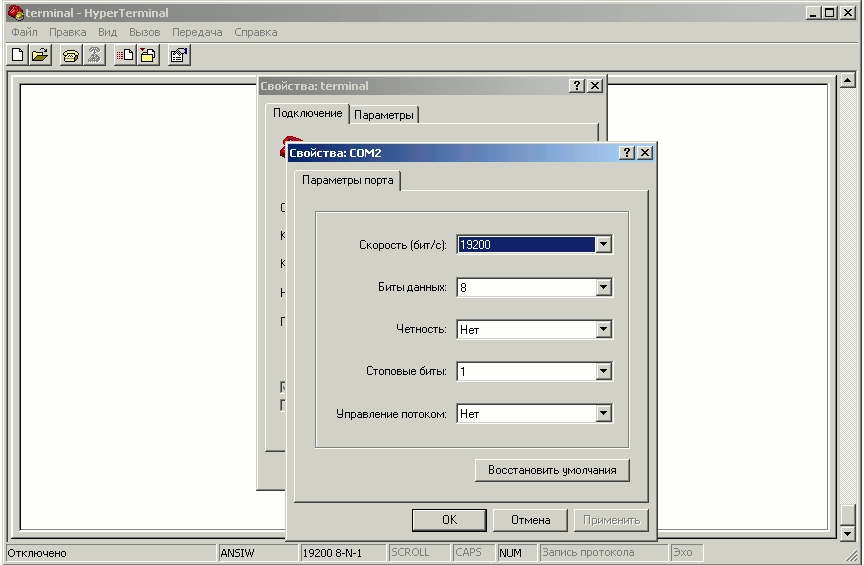

3б. Нажимаем кнопку "Настроить..." и вводим необходимые параметры



Скорость(бит/с): 19200,
Биты данных: 8,
Чётность: Нет,
Стоповые биты: 1,
Управление потоком: Нет.
В подтверждение выбранных параметров жмём "Применить" и "Ок".

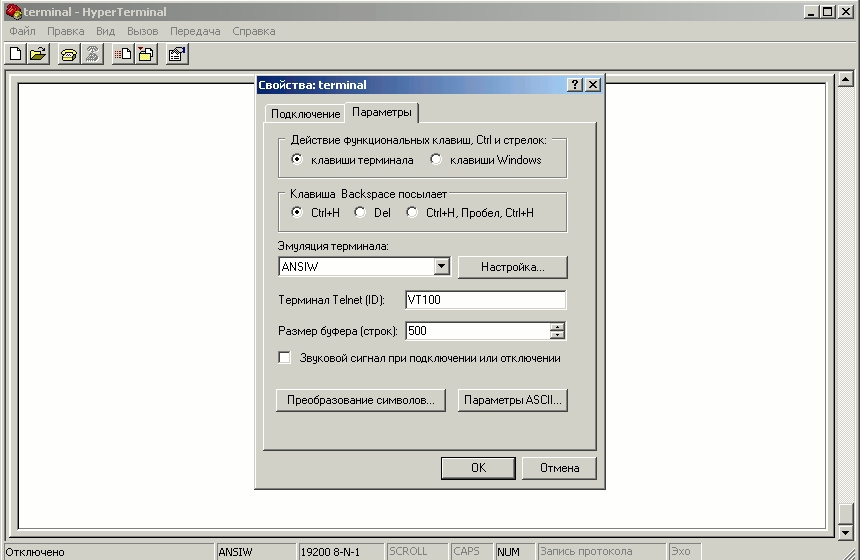

3в. Далее выбираем вкладку "Параметры".



Выберите "Эмуляцию терминала" равным ANSIW. "Terminal Telnet(ID)" равным VT100. На этом настройка программы HyperTerminal закончена. Нажмите кнопку OK.

4. Запуск и настройка программы TFTP.
4а. Распакуйте архив программы TFTP.

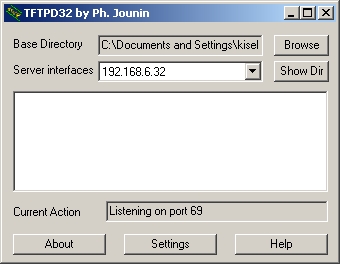

4б. Запустите файл tftp32.exe

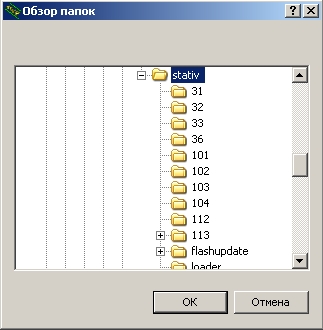

4в. Нажмите кнопку "Browse" и выберите папку с файлом микрокода.


И нажмите "ОК". Для проверки нажмите кнопку "Show dir" и убедитесь, что нужный файл с микрокодом там находится.

В стадии разработки
